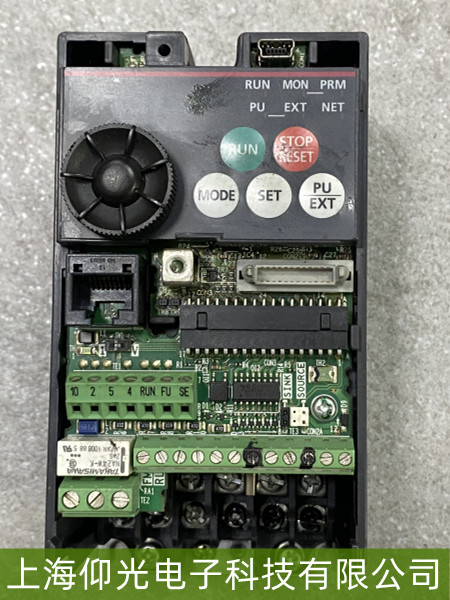

三菱 FR-D700 變頻器 E.OV 過電壓報警故障維修指南
三菱 FR-D700 變頻器在運行中若出現 E.OV 過電壓報警，通常與再生能量堆積或電源異常波動相關。以下從故障機理、診斷步驟及維修方案三方面展開分析：
再生能量過載
當電機處于發電狀態（如減速、負載慣性大）時，再生能量通過 IGBT 模塊回饋至直流母線，若未及時消耗，會導致母線電壓超過額定值（200V 級約 410V，400V 級約 820V），觸發保護。
輸入電壓瞬時過高（如電網浪涌）或電壓波動超過 ±10%，可能直接導致過電壓。
減速時間過短（Pr.8 參數）、制動單元未啟用或參數錯誤，會加劇能量堆積。
時序分析
減速過程報警：80% 案例為再生過電壓，需檢查負載慣量及減速時間。
恒速運行報警：重點排查電源質量（如諧波、電壓波動）。
使用示波器捕捉直流母線電壓波形，正常應為平滑直線。若出現周期性尖峰（如 20ms 間隔），可能預示整流模塊或接觸器觸點氧化。
確認 Pr.8（減速時間）≥ 負載慣量 ×1.5 倍。
檢查 Pr.30（制動單元?jiǎng)幼麟妷海┦欠窈侠恚ㄍǔＴO(shè)為 700V）。
驗證 Pr.72（載波頻率）是否過高（超過 8kHz 可能增加電壓峰值）。
延長減速時間
通過操作面板或軟件調整 Pr.8 參數，避免急減速導致能量回饋過快。
加裝 FR-BU 型制動單元及制動電阻（如 5Ω/3kW），將再生能量轉化為熱能消耗。
測試案例：某電梯企業采用此方案后，過電壓故障率下降 92%。
安裝輸入電抗器（如三菱 SL-A 系列）或三相電壓平衡器，抑制電網諧波。
對電源波動超過 ±10% 的場景，建議加裝有源濾波器（APF）。
更換大容量濾波電容（容量增加 ≤30%），提升能量緩沖能力。
檢查制動電阻絕緣狀態，避免濕度導致寄生放電（如礦山破碎機雨季故障案例）。
