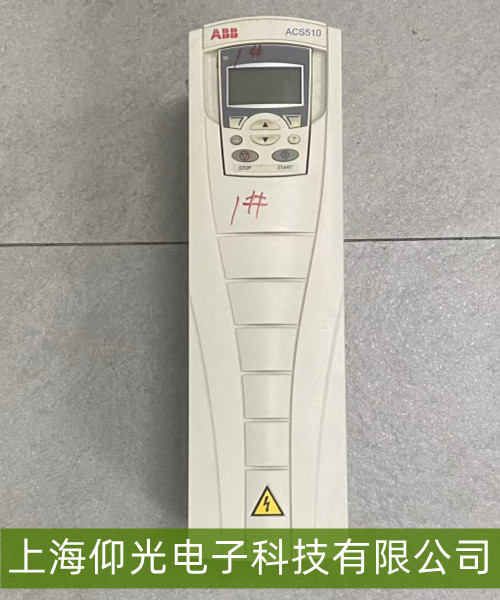

ABB變頻器ACS510控制面板按鍵無響應故障維修指南
一、故障典型表現

當ABB變頻器ACS510控制面板按鍵無響應時，用戶會觀察到：按下面板上的任意功能鍵（如啟動/停止、方向切換、參數設置鍵等）時，變頻器無動作反饋，顯示屏內容不更新（如參數值不變、狀態指示燈無變化），甚至可能出現“黑屏”或固定顯示某一界面但無法切換的情況。此故障直接影響變頻器的本地手動操作，可能導致設備無法啟停或參數調整失效。

二、基礎排查步驟
電源與連接檢查

控制面板供電：ACS510控制面板通常由變頻器內部24V DC電源供電（部分型號直接取自主電路直流母線經穩壓模塊）。首先檢查變頻器總電源是否正常（主回路輸入電壓是否符合額定值，如380V AC±10%），再確認控制回路24V電源是否穩定（可用萬用表測量控制板上的24V供電端子，正常值應為24V±1V）。若電源異常（如24V電壓過低或無輸出），需排查電源模塊或相關線路是否故障。

面板連接線纜：控制面板通過扁平電纜或排線與變頻器主控板連接（常見接口為CN1或類似標識）。斷電后，檢查連接線是否松動、脫落或彎折變形（尤其是頻繁操作的變頻器，振動可能導致接口松動）。重新插拔線纜，確保接觸緊密；若線纜外皮破損或內部導線斷路，需更換同規格線纜。

物理狀態檢查

按鍵與面板外觀：觀察控制面板按鍵是否有物理損壞（如按鍵帽脫落、卡死、表面裂紋），或是否有異物（如灰塵、油污）卡在按鍵縫隙中導致無法按壓到位。嘗試用軟毛刷或壓縮空氣清潔按鍵周圍，輕按按鍵測試是否有彈性反饋（正常按鍵按下后應能回彈，且無卡滯感）。

顯示屏狀態：若顯示屏完全黑屏，可能是控制面板電源或背光電路故障；若屏幕顯示固定內容但按鍵無反應，則更傾向按鍵電路或主控通信問題。

三、深入維修方法
內部電路檢測

按鍵電路故障：控制面板的每個按鍵通過導電橡膠或金屬觸點與PCB板上的電路連接。若導電橡膠老化（長期按壓導致彈性下降、接觸電阻增大）或PCB焊點脫焊，會導致按鍵信號無法傳遞。需拆開控制面板（需斷電并做好靜電防護），用萬用表測量按鍵兩端（按下與未按下時的通斷狀態）：正常未按下時應為斷路，按下后應為導通（電阻接近0Ω）。若測量異常，需更換導電橡膠或修復焊點。

主控通信故障：控制面板與主控板之間通過通信協議（如ABB內部總線）交互指令。若主控板通信接口損壞或控制面板通信芯片故障，會導致按鍵信號無法被主控識別。此時需用專業設備（如示波器檢測通信信號波形）或替換同型號控制面板測試，判斷故障點為主控板還是面板本身。

軟件與復位操作
系統死機或參數錯誤：罕見情況下，控制面板軟件可能因異常干擾進入死機狀態。可嘗試通過復位操作恢復：斷電后等待30秒重新上電（部分型號需長按“STOP”鍵+電源鍵10秒強制復位）；若復位無效，可能需要通過ABB官方軟件（如DriveWindow）重新下載控制面板固件（需專業支持）。
